Серия HBT-A (500-3000 кН)

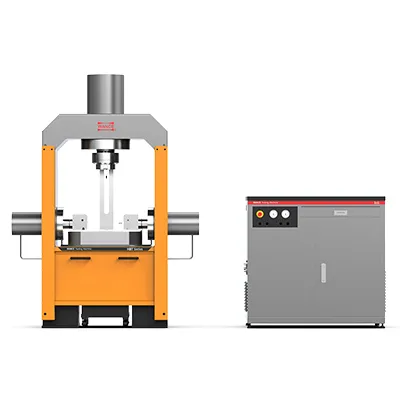

Машина для испытаний металлических пластин на изгиб
Пресс для испытаний металлических пластин и сварных компонентов на изгиб оснащен надежной трехцилиндровой нагружающей системой с быстрой регулировкой испытательного пролета и поддержкой изгиба на 180°. Данная испытательная машина способна работать как в режиме постоянной скорости нагружения, так и в режиме постоянной скорости перемещения, с возможностью плавного переключения между ними.
Стандарты
GB/T 14452-93, GB/T 232-1999, ISO 7438, ISO 5173, ГОСТ 6996, ASTM A370
Запросить расценки
Технические характеристики
| Модель | | | | | |
| Макс. вертикальная нагрузка, кН | 500 | 600 | 1000 | 2000 | 3000 |
| Макс. горизонтальная нагрузка, кН | 300 | 400 | 400 | 1000 | 2000 |
| Класс точности измерений | 1 | ||||
| Разрешение по нагрузке | 1/500000 от полной шкалы | ||||
| Точность синхронизации | < 2% | ||||
| Разрешение по положению, мм | 0.004 | ||||
| Погрешность измерения перемещения | ±1% от показания | ||||
| Скорость нагружения, кН/с | 0.2-20 | 0.4-40 | 0.6-60 | ||
| Скорость перемещения поршня по вертикали, мм/мин | 290 | 300 | 200 | 180 | 150 |
| Вертикальный ход поршня, мм | 200 | 490 | 345 | 350 | 500 |
| Скорость перемещения поршня по горизонтали, мм/мин | 480 | 480 | 480 | 360 | 250 |
| Горизонтальный ход поршня, мм | 75 | 275 | 185 | 175 | 205 |
| Диаметр опорного ролика, мм | ⌀30×130 | ⌀50×200 | ⌀50×200 | ⌀80×210 | ⌀100×240 |
| Диаметр оправки (пуансона), мм | ⌀5-⌀20 | ⌀5-⌀20 | ⌀2-⌀250 | ⌀2-⌀250 | ⌀50-⌀100 |
| Макс. пролет, мм | 150 | 550 | 370 | 350 | 400 |
| Габариты машины (Д×Ш×В), мм | 1200×600×2200 | 1990×650×2430 | 1580×600×2200 | 1650×800×2450 | 2470×900×2800 |
| Вес машины, кг | 1200 | 3500 | 3000 | 5000 | 9000 |
| Электропитание | 380В, 50Гц, 3-фазное | ||||
| Потребляемая мощность, кВт | 4 | 7 | 9 | 9 | 17 |
| Габариты гидростанции (Д×Ш×В), мм | Встроенная | 1150×600×1100 | 1350×680×1100 | ||
| Вес гидростанции, кг | 500 | 700 | |||
| Гидравлическое масло | Противоизносное гидравлическое масло ISO VG 46, 80 л | Противоизносное гидравлическое масло ISO VG 46, 100 л | Противоизносное гидравлическое масло ISO VG 46, 100 л | ||
Мы также предоставляем широкий спектр аксессуаров для всех типов оборудования для механических испытаний.
