Серия DIT-E (1800 Дж)

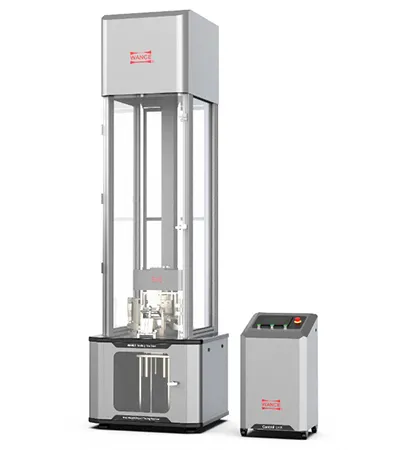

Высокоскоростной вертикальный копер с падающим грузом для металлов и неметаллов
Машина для ударных испытаний падающим грузом разработана для оценки ударопрочности широкого спектра труб и плит из металла, пластмассы, керамики, нейлона, композитов, а также других строительных материалов.
Стандарты
ASTM D 7136/D 7136M, ASTM D 7192, ASTM D5628， ASTM D 3763, ASTM E 23, ISO 148, ISO 14556, EN 10045, DIN 50115
Запросить расценки
Особенности
- Высокоскоростной удар
Скорость удара до 20 м/с с максимальной энергией удара 1800 Дж. - Полностью автоматический процесс испытаний
Просто установите высоту сброса и массу бойка, а оборудование автоматически выполнит подъем, сброс, а также сбор и обработку данных в реальном времени. - Высокоскоростной сбор данных
Наша ударная платформа объединяет высокоточные датчики с высокочастотным модулем сбора данных, позволяя в реальном времени строить кривые зависимости силы от перемещения. Копер поддерживает частоту дискретизации до 2 МГц с 6000 точками данных на канал и точность измерения динамической нагрузки выше ±2%. - Высокоточная, высокоскоростная система подъема
Вертикальный копер оснащен защитным механизмом с защитой от сбоев питания, который предотвращает случайное падение груза в случае отключения электроэнергии. - Безопасный зажимной/сбрасывающий механизм
Копер спроектирован на базе прочной платформы, а также имеет функции мониторинга и сигнализации в реальном времени для предотвращения ослабления захватов и исключения рисков при неожиданной потере питания. - Полностью закрытое защитное ограждение
Обеспечивает комплексную защиту оператора от осколков, а универсальная конструкция с блокировкой дверей дополнительно повышает безопасность во время ударных испытаний. - Дополнительная высоко-/низкотемпературная климатическая камера
Опциональная климатическая камера оснащается функцией автоматического закрывания двери для минимизации колебаний температуры и поддержания стабильных условий испытаний. - Противообледенительное окно для климатической камеры
Специально разработанное окно обеспечивает четкую видимость всего процесса испытания даже в экстремальных температурных условиях.
Технические характеристики
| Энергия удара, Дж | 0.59-1800 |
| Скорость падающего груза в момент удара, м/с | 0.77-20 |
| Высота подъема падающего груза, м | 0.03–1.2 (симулируется до 29.4 м) |
| Макс. скорость падающего груза в момент удара, м/с | 7– 20 (в зависимости от массы) |
| Скорость подъема бойка, м/мин | 1-3 (настраивается) |
| Точность центрирования, мм | 0.1 |
| Диапазон датчика силы, кН | 1-100 (настраивается) |
| Точность статической линейности датчика силы | ±1% от шкалы (10%-50% шкалы) ±2% от показания (50%-100% шкалы) |
| Разрешение АЦП, бит | 16 |
| Частота дискретизации, МГц | 2 |
| Частота отклика, кГц | 500 |
| Емкость буфера канала, точек | 60000 |
| Динамическая погрешность | < 2% |
| Испытательное пространство, мм | 720×720×630 |
| Габариты, мм | 850×850×3500 |
| Вес, кг | 1200 |
| Электропитание | 3 кВт (220В ±10%, 50Гц ±10%) |
Мы также предоставляем широкий спектр аксессуаров для всех типов оборудования для механических испытаний.
