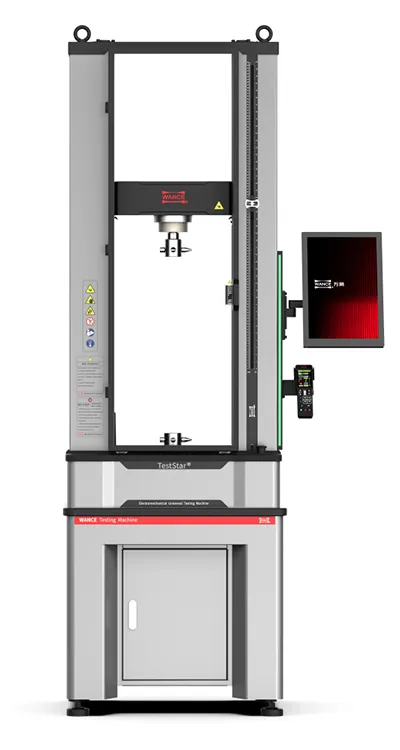

Двухколонная электромеханическая универсальная испытательная машина, настольного исполнения
Электромеханическая универсальная испытательная машина (УИМ) серии ETM-C разработана для испытаний материалов со средней и высокой нагрузкой (до 50 кН), включая испытания на растяжение, сжатие, изгиб, сдвиг и другие. Подходит для испытаний как металлических, так и неметаллических материалов.
Жесткая двухколонная рама в паре с траверсой с широким пролетом обеспечивает исключительную устойчивость к боковым нагрузкам, гарантируя стабильную работу даже во время испытаний с большими деформациями.
Для поддержки широкого спектра размеров образцов и конфигураций испытаний, машина поставляется как в стандартном варианте, так и с рамой увеличенной высоты.
Для удовлетворения различных потребностей в тестировании система может быть оснащена широким выбором дополнительных принадлежностей, включая компактные высокотемпературные печи, климатические камеры, автоматические экстензометры и видеоэкстензометры, что значительно расширяет ее функционал.
Двухколонная направляющая предлагает пользователям превосходную поперечную жесткость, гарантируя повышенную точность измерений, а благодаря скорости испытаний 2000 мм/мин и скорости возврата в 2400 мм/мин наша электромеханическая универсальная испытательная система значительно увеличивает общую эффективность тестирования.
Пластмассы, резина, электронные разъемы, провода и кабели, металлическая проволока, пленки, текстиль, клеи, биоматериалы, эластомеры, пищевая упаковка, мелкие компоненты, бумажная продукция, пружины и многое другое.
- ISO 7500-1, ISO 9513, ISO6892, ISO527, ISO 694, ISO 178, ISO 1922, ISO 7743, ISO 34, ISO 37, ISO 1184, ISO 6383, ISO 3036, ISO 13934, ISO 13937, ISO 8510, ISO 1924, ASTM E8, ASTM E4, ASTM E 83, ASTM E4, ASTM A370, ASTM D638, ASTM D695, ASTM D790, ASTM D732, ASTM D412, ASTM D882, ASTM F1306, ASTM D5053, ASTM D624
- GB/T 1040, GB/T 1041, GB/T 9341, GB/T 328, GB/T2568, GB/T 528, GB/T2790, GB/T 2791, GB/T 16491, GB/T 2611
- JJG 139, JJG 475
| Модель | ETM504C | ETM304C | ETM254C | ETM204C | ETM104C | ETM503C |
| Макс. нагрузка, кН | 50 | 30 | 25 | 20 | 10 | 5 |
| Тип рамы | Настольная | |||||
| Испытательное пространство | Одна/две зоны | |||||
| Макс. скорость испытания, мм/мин | 900 | |||||
| Мин. скорость испытания, мм/мин | 0.00005 | |||||
| Макс. скорость возврата, мм/мин | 1500 | |||||
| Разрешение по положению, мкм | 0.01 | |||||
| Ход траверсы (H), мм | 1000 | |||||
| Ширина испытательного пространства (W), мм | 420 | |||||
| Габариты (A×B×C), мм | 770×640×1700 | |||||
| Ширина сенсорного экрана (A1), мм | 1350 | |||||
| Жесткость рамы, кН/мм | 180 | |||||
| Вес, кг | 370 (одна зона), 420 (две зоны) | |||||
| Потребляемая мощность, кВт | 1.5 | |||||
| Электропитание | 220В ±10%, 50/60 Гц, однофазное | |||||
| Диапазон измерения нагрузки | 500 Н – 50 кН: 0.2%–100% от шкалы, 10 Н – 250 Н: 0.4%–100% от шкалы | |||||
| Точность измерения нагрузки | ±0.5% от показания | |||||
| Точность скорости испытания | ±0.2% от заданной скорости | |||||
| Точность позиционирования | ±0.2% от заданного положения или 0.01 мм (большее значение) | |||||
| Разрешение по нагрузке | 1/600 000 от шкалы | |||||
| Разрешение по растяжению (перемещению траверсы) | 1/600 000 от шкалы | |||||
| Частота сбора данных на канал, Гц | 1200 | |||||
| Частота управления, Гц | 1200 | |||||
| Модель | Габариты, мм | Ход траверсы, мм | Ширина испытательного пространства, мм | Ширина сенс. экрана, мм |
| A×B×C | H | W | A1 | |
| Стандартная (одна зона) | 770×640×1700 | 1000 | 420 | 1350 |
| Стандартная (две зоны) | 770×640×1760 | 900 | ||
| +300 мм увелич. высоты (одна зона) | 770×640×2000 | 1300 | ||
| +300 мм увелич. высоты (две зоны) | 770×640×2060 | 1200 | ||
| +600 мм увелич. высоты (одна зона) | 770×640×2300 | 1600 | ||
| +600 мм увелич. высоты (две зоны) | 770×640×2360 | 1500 |
-

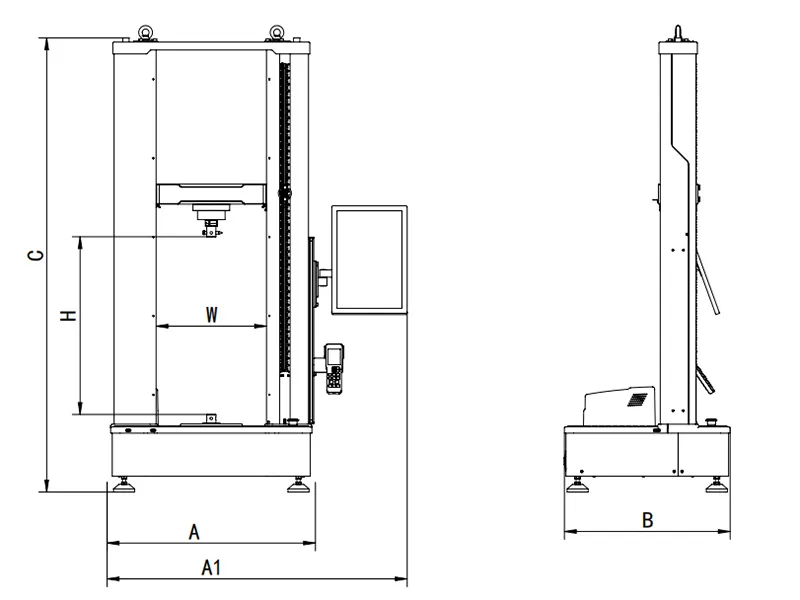

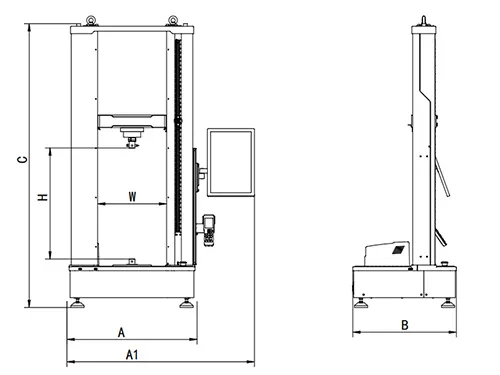

Однозонная конструкция -

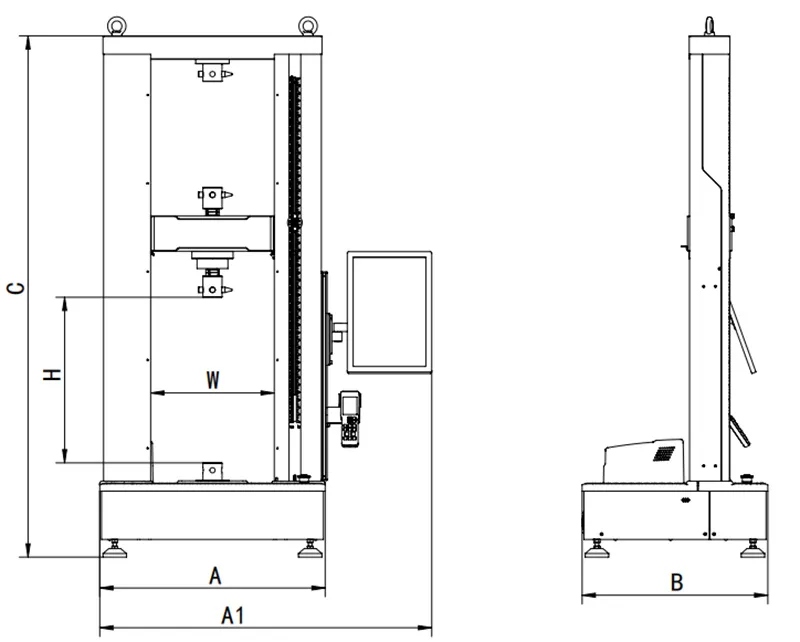

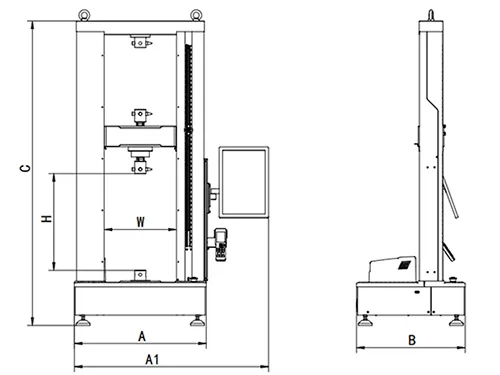

Двухзонная конструкция
Мы также предоставляем широкий спектр аксессуаров для всех типов оборудования для механических испытаний.
