    Серия ETM-D (50–2000 кН)

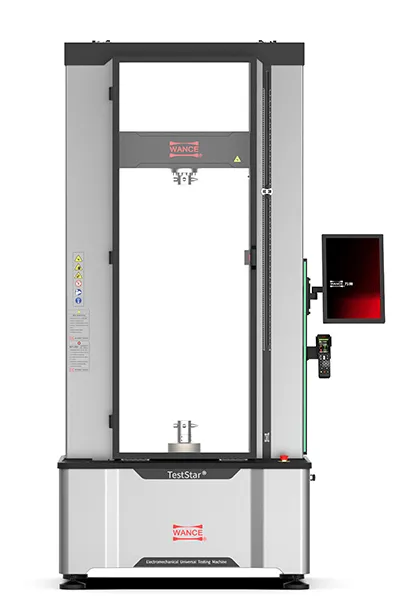

    Двухколонная электромеханическая универсальная испытательная машина, напольного исполнения

    Электромеханическая универсальная испытательная машина (УИМ) серии ETM-D разработана для испытаний с высокими нагрузками (до 2000 кН), таких, как растяжение, сжатие, изгиб, сдвиг, отслаивание и другие. Подходит для испытаний как металлических, так и неметаллических материалов в аэрокосмической, автомобильной промышленности, производстве строительной стали и других высокотехнологичных отраслях.

    Тяжелая портальная конструкция рамы в сочетании с усиленным напольным основанием обеспечивает исключительную жесткость, низкую вибрацию и стабильные характеристики нагружения при экстремальных нагрузках. Помимо стандартных рам, мы также предлагаем удлиненные конструкции УИМ для проведения более нестандартных испытаний.

    Широкий спектр дополнительных аксессуаров, таких как высокотемпературные печи, климатические камеры, автоматические экстензометры, видеоэкстензометры и системы измерения деформации, дополнительно расширяет возможности испытаний для передовых исследований и специализированных рабочих процессов.

    Двухколонная направляющая система предлагает пользователям превосходную поперечную жесткость, гарантируя повышенную точность соосности и измерений. С максимальной скоростью испытаний 850 мм/мин и скоростью возврата 1200 мм/мин система значительно повышает общую эффективность тестирования.

    Подходящие изделия и материалы

    Стальные листы и стержни, арматура, крепеж, якорные цепи, стальные канаты и другие высокопрочные металлические материалы.

    Стандарты
    • ISO 7500-1, ISO 9513, ISO6892, ISO 15630, ISO 15835
    • ASTM E8, ASTM E4, ASTM E 83, ASTM A370, AC133, ASTM A416
    Технические характеристики
    Модель ETM504D/ETM105D ETM205D/ETM305D ETM505D/ETM605D ETM106D ETM206D
    Макс. нагрузка, кН 50/100 200/300 500/600 1000 2000
    Макс. скорость испытания, мм/мин 850 600 330 300 326
    Мин. скорость испытания, мм/мин 0.00005 0.00005 0.0005 0.0005 0.0005
    Макс. скорость возврата, мм/мин 1200 1200 500 400 400
    Разрешение по положению, мкм 0.0095 0.0067 0.011 0.011 0.011
    Жесткость рамы, кН/мм 270 380 900 1300 1600
    Габариты (Д×Ш×В), мм 1175×710×2550 1430×850×2760 1430×850×2760 1436×1000×3100 1842×1150×3803
    Вес, кг 1000 1225 2960 5480 12554
    Потребляемая мощность, Вт 2 2 7 11 23.5
    Электропитание 380В ±10%, 50/60 Гц, трехфазное
    Диапазон измерения нагрузки 500 Н – 2000 кН: 0.2%–100% от шкалы, 10 Н – 250 Н: 0.4%–100% от шкалы
    Точность измерения нагрузки ±0.5% от показания
    Стандарты GB/T 16825.1, ISO 7500, класс 0.5, ASTM E4
    Точность скорости испытания ±0.2% от заданной скорости
    Точность позиционирования ±0.2% от заданного положения или 0.01 мм (большее значение)
    Разрешение по нагрузке 1/600 000 от шкалы
    Разрешение по растяжению (перемещению траверсы) 1/600 000 от шкалы
    Частота сбора данных на канал, Гц 1200
    Частота управления, Гц 1200
    Габариты, мм
    ETM504D/ETM105D/ETM205D/ETM305D
    Модель Габариты, мм Расст. между захватами, мм Ширина испытательного пространства, мм Ширина сенс. экрана, мм
    A×B×C H W A1
    Стандартная (одна зона) 1175×710×2550 1350 600 1655
    Стандартная (две зоны) 1175×710×2620 1250
    +300 мм увелич. высоты (одна зона) 1175×710×2850 1650
    +300 мм увелич. высоты (две зоны) 1175×710×2920 1550
    +600 мм увелич. высоты (одна зона) 1175×710×3150 1950
    +600 мм увелич. высоты (две зоны) 1175×710×3220 1850
    ETM505D/ETM605D
    Модель Габариты, мм Расст. между захватами, мм Ход траверсы, мм Ширина испытательного пространства, мм Ширина сенс. экрана, мм
    A×B×C H W A1
    Стандартная (одна зона) 1430×850×2760 750 1640 750 2300
    Стандартная (две зоны) 1430×850×2840 650 1540
    +300 мм увелич. высоты (одна зона) 1430×850×3060 1050 1940
    +300 мм увелич. высоты (две зоны) 1430×850×3140 950 1850

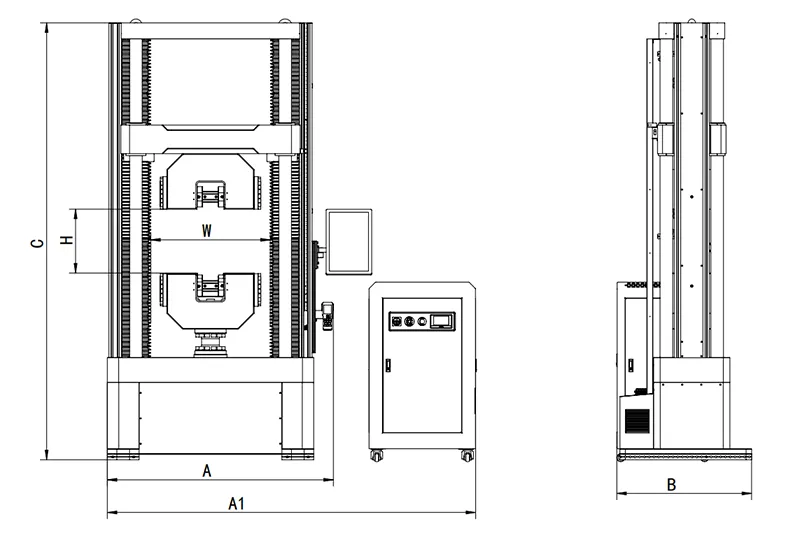

    ETM106D
    Модель Габариты, мм Расст. между захватами, мм Ход траверсы, мм Ширина испытательного пространства, мм Ширина сенс. экрана, мм
    A×B×C H W A1
    Стандартная (одна зона) 1570×1000×3100 500 1800 890 2450
    Стандартная (две зоны) 1570×1000×3250 900 1700
    +300 мм увелич. высоты (одна зона) 1570×1000×3400 800 2100
    +300 мм увелич. высоты (две зоны) 1570×1000×3550 600 2000

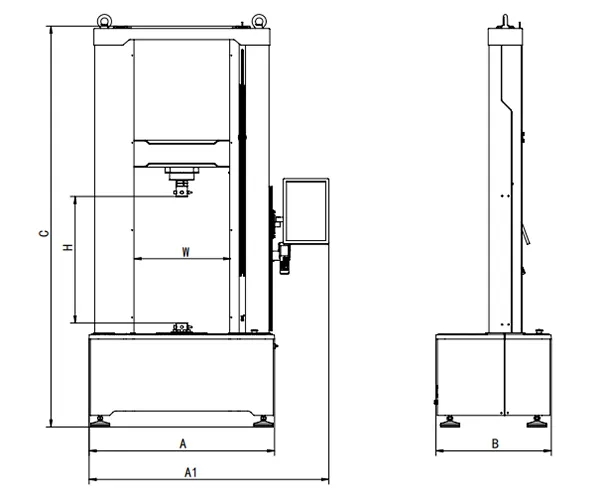

    • Однозонная конструкция
      Однозонная конструкция

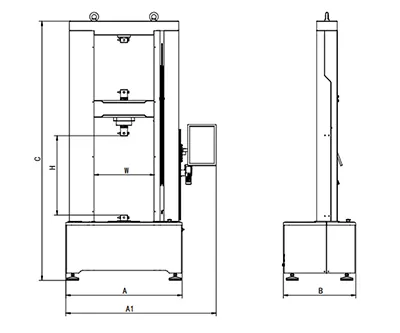

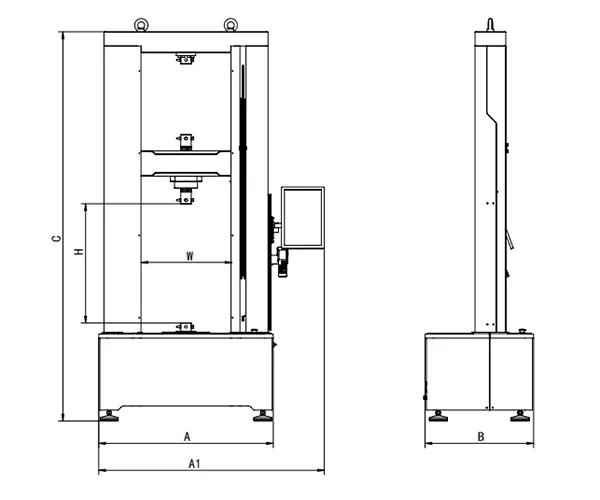

    • Двухзонная конструкция
      Двухзонная конструкция

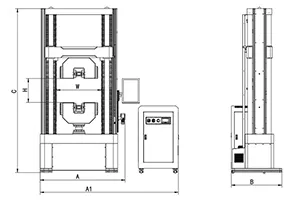

    Габариты, мм
    ETM206D
    Модель Габариты, мм Расст. между захватами, мм Ход траверсы, мм Ширина испытательного пространства, мм
    A×B×C H W
    Стандартная (одна зона) 1842×1150×3803 800 2300 1150
    Ключевые компоненты и дополнительные аксессуары

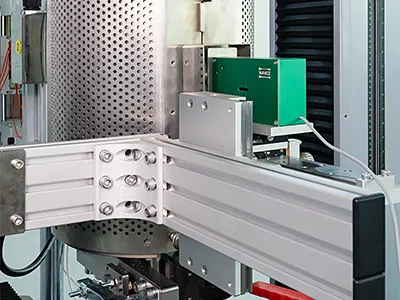

    • Высокотемпературная печьВысокотемпературная печь

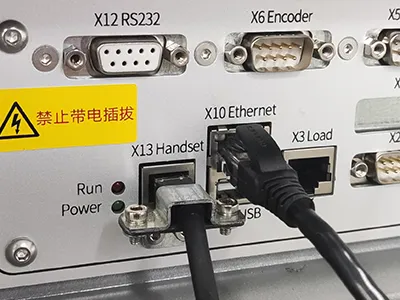

    • КонтроллерКонтроллер

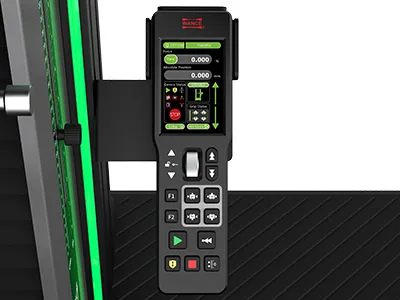

    • Ручной пульт управления (дистанционный)Ручной пульт управления (дистанционный)

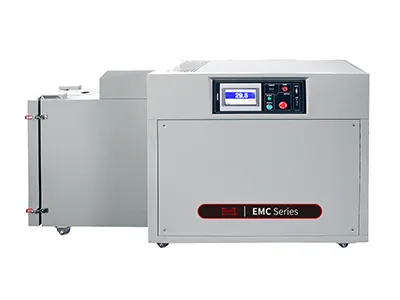

    • Климатическая камера (высоких/низких температур)Климатическая камера (высоких/низких температур)

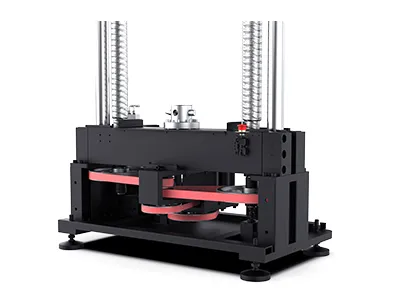

    • Система ремней (для захватов)Система ремней (для захватов)

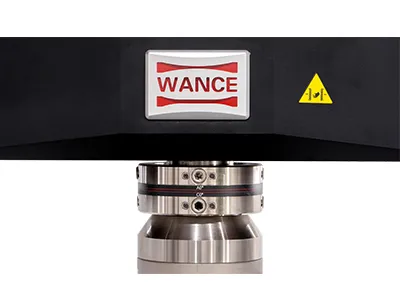

    • Юстировочный захват (устройство регулировки соосности)Юстировочный захват (устройство регулировки соосности)

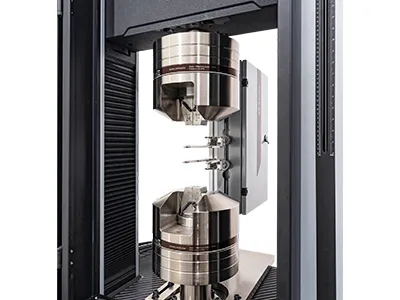

    • Гидравлический захватГидравлический захват

    Мы также предоставляем широкий спектр аксессуаров для всех типов оборудования для механических испытаний.

    Посмотреть всю продукцию

    Да. Машина может комплектоваться специальными захватами для мягких материалов и экстензометрами для больших деформаций, что обеспечивает стабильную фиксацию и высокоточное измерение параметров при значительном удлинении материала.

    Да. Система поддерживает режимы управления по напряжению, деформации и перемещению, а также позволяет создавать полностью программируемые последовательности подачи нагрузки для сложных испытаний. Такая гибкость делает ее идеальным решением для университетов и научно-исследовательских институтов, проводящих исследования новых материалов.

    Да. Использование датчиков нагрузки международного уровня и высокоточных оптических энкодеров обеспечивает точность измерения нагрузки до ±0.5%. Автоматический сбор данных и полная прослеживаемость соответствуют требованиям промышленного контроля качества.
