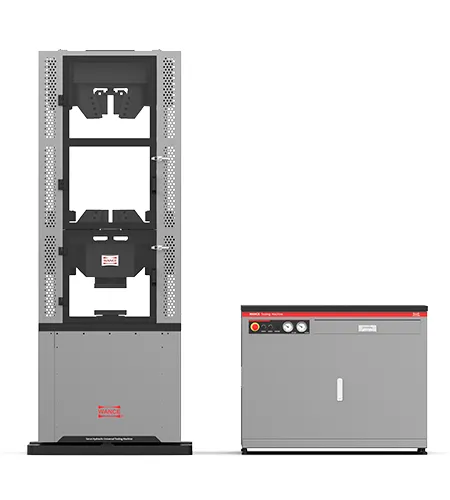

Двухзонная сервогидравлическая универсальная испытательная машина с клиновыми захватами
Сервогидравлическая испытательная система серии HUT-A с двумя испытательными зонами оснащена нижним актуатором и двумя полностью независимыми испытательными пространствами:

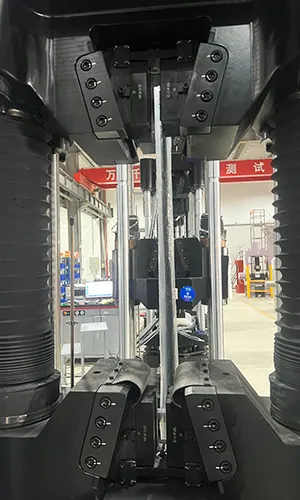

- Верхнее испытательное пространство (между верхней и средней траверсами): в основном используется для испытаний на растяжение.
- Нижнее испытательное пространство (между средней траверсой и испытательным столом): предназначено для испытаний на сжатие, изгиб, сдвиг и других видов гибочных испытаний.
Оба пространства могут быть настроены путем подъема или опускания средней траверсы через систему ходовых винтов, что дает пользователям возможности для гибкой настройки размещения образцов разных размеров и различных конструкций. Наша испытательная машина широко используется для испытаний на растяжение, сжатие, сдвиг и изгиб металлических материалов, а с использованием соответствующих захватов она также может поддерживать широкий спектр испытаний различных строительных компонентов.
Крепеж, арматура, цепи, сварные швы, литые изделия
- ISO 7500-1, ISO 9513, ISO6892, ISO 15630, ISO 15835, BS 4449, ASTM E8, ASTM E 83, ASTM E4, ASTM A370, ASTM A416
- Жесткая силовая рама
Тяжелая двухколонная конструкция с выдающейся осевой и поперечной жесткостью
Высокая стабильность соосности гарантирует точность всех тестовых процессов - Датчик перемещения с тросовым приводом

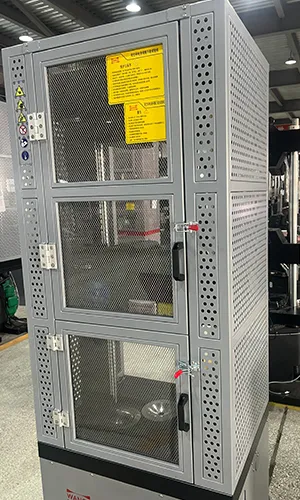

Отличное разрешение по перемещению УИМ, позволяющее получать стабильные и точные показания тестов - Прочные защитные ограждения
Высокопрочный защитный экран из поликарбоната (PC), экономящий место при установке
Простая в эксплуатации конструкция, обеспечивающая повышенную защиту оператора - Чистая и организованная зона испытаний
Резиновые пылезащитные чехлы на испытательном столе минимизируют загрязнение
Пылезащитные шторки на нижних клиновых захватах помогают поддерживать чистоту и снижают необходимость в обслуживании - Низкофрикционный гидравлический актуатор
Коррозионно- и износостойкая конструкция цилиндра
Превосходные демпфирующие характеристики с большим диапазоном хода для плавного, контролируемого нагружения - Высокоточный датчик нагрузки
Отличная устойчивость к боковым нагрузкам и высокая перегрузочная способность - Эффективная гидравлическая силовая установка
Компактная конструкция

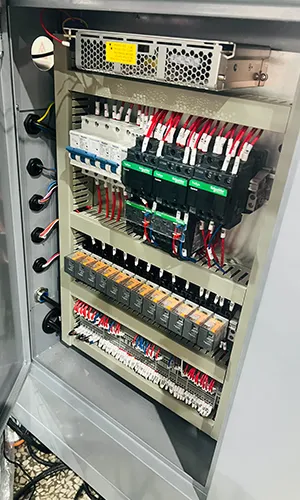

Управление с контролем перепада давления снижает тепловыделение и уменьшает энергопотребление - Комплексная система защиты
Защита по концевым выключателям
Защита от перегрузки и двигателя от перегрева
Функция аварийной остановки для безопасного и немедленного отключения
Вертикальное испытательное пространство может быть настроено в соответствии с конкретными требованиями к испытаниям.
| Модель | | | | | |
| Макс. нагрузка, кН | 300 | 600 | 1000 | 2000 | 3000 |
| Класс точности измерений | 0.5 | ||||
| Точность измерения нагрузки | ＞±0.5% | ||||
| Диапазон измерения нагрузки | 1%–100% от шкалы | ||||
| Разрешение по нагрузке | 1/500 000 от шкалы | ||||
| Диапазон измерения растяжения | 1%–100% от шкалы | ||||
| Точность измерения растяжения | ＞±0.5% | ||||
| Разрешение по растяжению | 1/500 000 от макс. растяжения | ||||
| Разрешение по положению, мм | 0.004 | ||||
| Точность позиционирования | >±0.5% от показания | ||||
| Ход поршня (актуатора), мм | 150 | 250 | 250 | 250 | 300 |
| Скорость поршня (актуатора), мм/мин | 0-180 | 0-140 | 0-90 | 0-70 | 0-100 |
| Скорость средней траверсы (только для настройки), мм/мин | 350 | 270 | 310 | 360 | 240 |
| Скорость нагружения усилием, % от шкалы/с | 0.05%-2% | ||||
| Кол-во колонн | 4 | 6 | 6 | 6 | 6 |
| Диаметр круглых образцов, мм | ⌀10-⌀20 ⌀20-⌀32 | ⌀10-⌀21 ⌀21-⌀31 ⌀31-⌀40 | ⌀12-⌀23 ⌀23-⌀35 ⌀35-⌀45 ⌀45-⌀55 | ⌀15-⌀30 ⌀30-⌀55 ⌀55-⌀70 | ⌀30-⌀70 ⌀70-⌀110 |
| Толщина плоских образцов, мм | 2-13 13-25 | 2-16 16-30 | 2-20 20-40 | 10-40 40-70 | 10-60 60-100 |

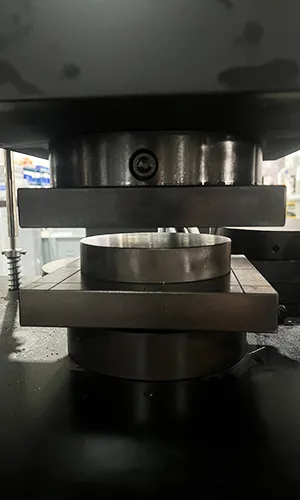

| Плиты сжатия, мм | ⌀120 | ⌀150 | 200×200 | ⌀240 | ⌀280 |
| Габариты гидростанции (Д×Ш×В), мм | 1150×600×900 | 1150×630×1000 | |||
| Вес гидростанции, кг | 300 | 400 | |||
| Расход, л/мин | 5 | 5 | 5 | 7.2 | 12 |
| Потребляемая мощность, кВт | 2.5 | 3.5 | 4 | 6 | 6 |
| Электропитание | 380В, 50Гц, трехфазное, 5-проводное | ||||
| Вес рамы, кг | 1500 | 2500 | 3500 | 6800 | 10220 |

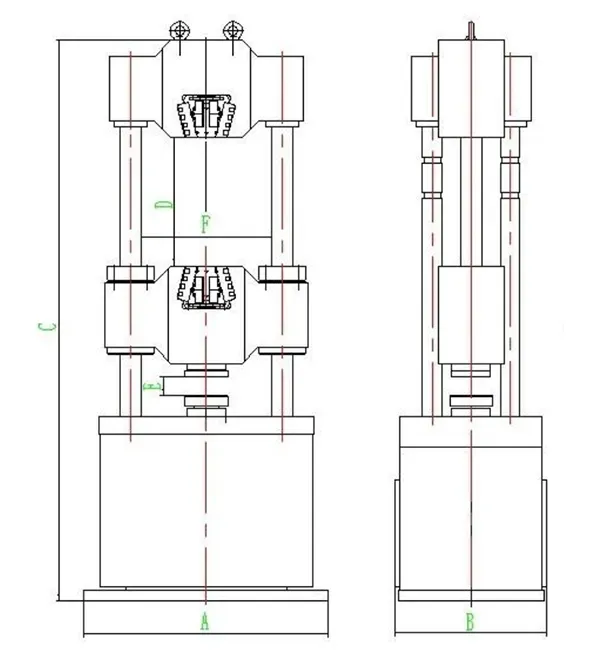

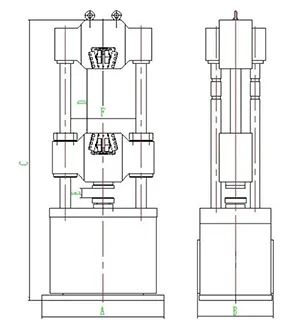

| Модель | Габариты (A×B×C), мм | Макс. простр. для растяж. (D) | Макс. простр. для сжатия (E) | Ширина исп. простр. (F) |
| HUT305A | 820×570×1955 | 520 | 520 | 410 |
| HUT605A | 940×650×2400 | 710 | 700 | 435 |
| HUT106A | 1020×670×2600 | 750 | 660 | 450 |
| HUT206A | 1370×820×3150 | 900 | 750 | 730 |
| HUT306A | 1320×950×3958 | 1200 | 1000 | 530 |
Мы также предоставляем широкий спектр аксессуаров для всех типов оборудования для механических испытаний.
