Серия PIT-J (1–50 Дж)

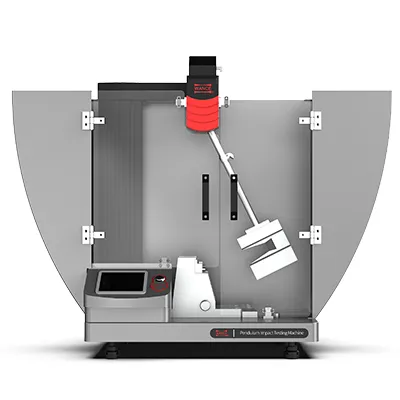

Маятниковый копер для испытания пластмасс по методам Шарпи и Изода
Система ударных испытаний пластмасс серии PIT-J поддерживает такие методы исследований, как тестирование методами Шарпи и Изода, и широко применяется для оценки ударной вязкости пластиковых материалов и пластиковых труб. При оснащении маятником для ударного растяжения и специальными приспособлениями установка также подходит для проведения ударных испытаний пластиковых пленок и листов.
Стандарты
ISO 179, ISO 180, ISO13802 ISO 8256, ISO 9854.1, ASTM D256, ASTM D1822, ASTM D6110
Методы испытаний
Испытание на удар по методу Шарпи, испытание на удар по методу Изода, испытание на ударное растяжение
Особенности
- Безвальный энкодер поддерживает угловое разрешение 0.045°, гарантируя высокоточное измерение энергии удара.
- Безвальный энкодер копера вращается без трения (за исключением минимального трения в подшипниках и сопротивления воздуха), что делает потери энергии при измерении угла исключительно низкими.
- Сенсорный интерфейс упрощает настройку размеров образца, энергии маятника, единиц измерения и параметров калибровки, а также предлагает интуитивное отображение поглощенной энергии и ударной вязкости.
- Замена маятника проста, что позволяет легко переключаться между конфигурациями Шарпи, Изода и ударного растяжения.
- Механизм быстрого выравнивания с вращением обеспечивает точное позиционирование центра образца для испытаний по Шарпи.
- Жесткие опоры крепятся с помощью соединения типа "ласточкин хвост". Для замены опор требуется удалить всего два болта, что позволяет быстро переключаться между режимами испытаний.
- Одноколонная конструкция рамы дает достаточное пространство для испытаний и позволяет в будущем легко интегрировать аксессуары для низкотемпературных ударных тестов.
Технические характеристики
| Модель | | | | ||
| Дисплей/тип | Цифровой | Программный | Инструментированный | ||
| Макс. энергия удара, Дж | 50 (зависит от маятника) | ||||
| GB, ISO | Шарпи, Дж | 1, 2, 4, 5, 7.5, 15, 25, 50 | |||
| Изод, Дж | 1, 2.75, 5.5, 11, 22 | ||||
| Инструм. Шарпи, Дж | 7.5, 15, 25, 50 | ||||
| Инструм. Изод, Дж | 5.5, 11, 22 | ||||
| Ударное растяжение, Дж | 7.5, 15, 25 | ||||
| ASTM | Шарпи, Дж | 2.7, 5.4, 10.8, 21.6 | |||
| Изод, Дж | 2.7, 5.4, 10.8, 21.6 | ||||
| Шарпи (GB, ISO) | Длина маятника, мм | 230 (≤4J), 395 | |||
| Скорость маятника в момент удара, м/с | 2.9 (≤4J), 3.8 | ||||
| Угол режущей кромки бойка, град | 30±1 | ||||
| Радиус режущей кромки бойка, мм | 2±0.5 | ||||
| Радиус кривизны опор, мм | 1±0.1 | ||||
| Угол скоса опор, град | 5±1 | ||||
| Угол конусности опор, град | 10±1 | ||||
| Угол падения маятника, град | 150 | ||||
| Пролет опор Шарпи, мм | 40, 60, 62, 70 | ||||
| Изод (GB, ISO) | Длина маятника, мм | 335 | |||
| Скорость маятника в момент удара, м/с | 3.5 | ||||
| Угол режущей кромки бойка, град | 75 | ||||
| Радиус режущей кромки бойка, мм | 0.8±0.2 | ||||
| Угол скоса бойка, град | 5 | ||||
| Угол конусности бойка, град | 10 | ||||
| Угол падения маятника, град | 150 | ||||
| Радиус тисков Изода, мм | 0.2±0.1 | ||||
| Ударное растяжение (GB, ISO) | Длина маятника, мм | 395 | |||
| Скорость маятника в момент удара, м/с | 3.8 | ||||
| Угол режущей кромки бойка, град | 150 | ||||
| Масса поперечины, г | 60, 120 | ||||
| Шарпи (ASTM 6110) | Длина маятника, мм | 327 | |||
| Скорость маятника в момент удара, м/с | 3.46 | ||||
| Угол режущей кромки бойка, град | 45 | ||||
| Радиус режущей кромки бойка, мм | 3.17±0.12 | ||||
| Радиус кромки опоры, мм | 3.17±0.12 | ||||
| Угол падения маятника, град | 150 | ||||
| Пролет опор Шарпи, мм | 95.3 | ||||
| Изод (ASTM D256) | Длина маятника, мм | 335 | |||
| Скорость маятника в момент удара, м/с | 3.46 | ||||
| Угол режущей кромки бойка, град | 80 | ||||
| Радиус режущей кромки бойка, мм | 0.8 | ||||
| Угол падения маятника, град | 145.2 | ||||
| Радиус тисков Изода, мм | 0.25 | ||||
| Разрешение по углу, ° | 0.045 | ||||
| Разрешение по энергии | >1/2375 от шкалы | ||||
| Емкость датчика, кН | / | 2 | |||
| Точность датчика силы | / | ≤1% | |||
| Частота отклика, МГц | / | 800 | |||
| Разрешение АЦП, бит | / | 16 | |||
| Частота дискретизации, МГц | / | 2 | |||
| Вес, кг | 140 | ||||
| Электропитание | 300 Вт (220В ±10%, 50 Гц, однофазное) | ||||
Мы также предоставляем широкий спектр аксессуаров для всех типов оборудования для механических испытаний.
