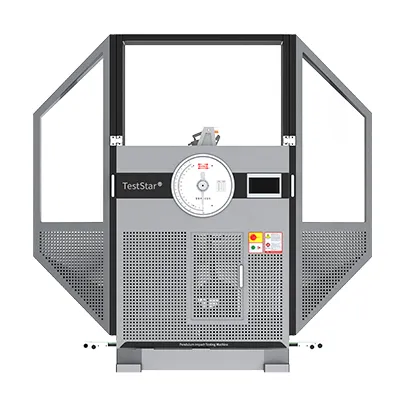

Маятниковый копер для испытания металлов по методу Шарпи
Маятниковый копер серии TSP-D предназначен для оценки ударной вязкости металлических материалов в условиях динамического нагружения.
ISO 148, EN10045, ASTM E23, GB/T 229, GB/T 12778, ГОСТ 9454
Испытание на удар по методу Шарпи

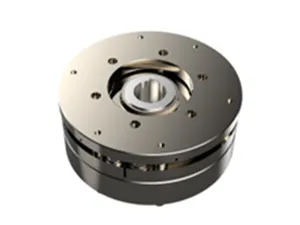

Электромагнитный тормоз
Высокочувствительный электромагнитный тормоз немедленно останавливает маятник при отключении питания или в аварийных ситуациях.
Регулируемый угол удара
Плечо маятника может быть установлено в любом положении от 30° до 150°.

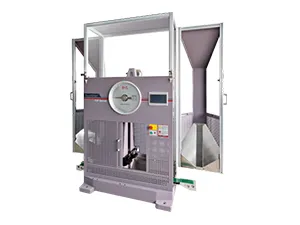

Полностью закрытый алюминиевый защитный экран
Легко снимается для обслуживания, а смотровое окно дает четкую видимость процесса испытаний. Нижний металлический сетчатый слой предотвращает вылет осколков разрушенного образца, гарантируя максимальный уровень защиты оператора.

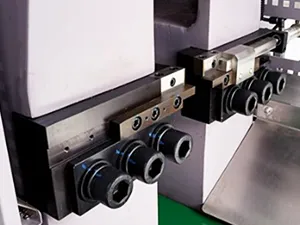

Быстрое выравнивание образца
Пневматический центрирующий механизм обеспечивает быструю и точную установку образца, что особенно ценно при низкотемпературных испытаниях, где минимизация потерь тепла имеет решающее значение.

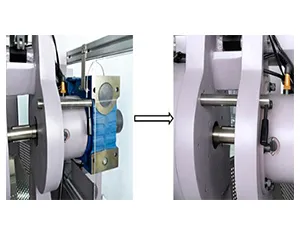

Предохранительный штифт
Во время обслуживания предохранительный штифт может надежно заблокировать маятник, увеличивая уровень защиты и безопасности.
Полностью автоматизированная система (опционально)
Благодаря дополнительному пакету управления на базе ПК оператору необходимо только загрузить образец, в то время как все остальные функции будут выполняться автоматически с помощью программных команд.

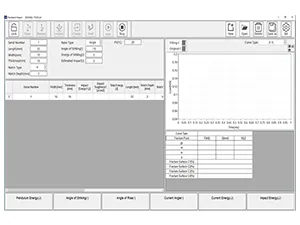

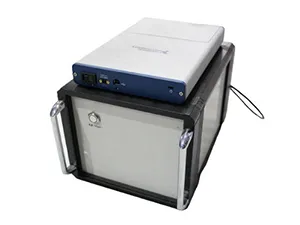

Комплект различных инструментов для измерения силы нанесения удара (опционально)
Поддерживает сбор данных о силе и скорости в реальном времени, автоматически генерируя полные кривые удара для углубленного анализа.

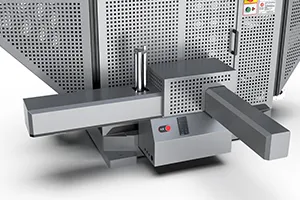

Система автоматической подачи образцов (опционально)
Сочетание автоматизированной системы подачи образцов с программным обеспечением позволяет испытательной машине работать в полностью автоматическом режиме.

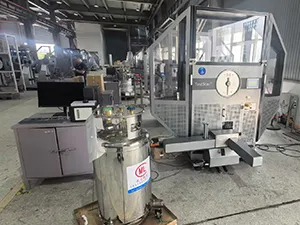

Низкотемпературная климатическая камера (опционально)
Охлаждение до -180°C поддерживает испытания по Шарпи материалов, требующих оценки ударной вязкости при низких температурах.
| Модель | | ||
| Макс. энергия удара, Дж | 750 | ||
| Энергия удара дополнительных маятников, Дж | 300, 450, 600, 750 | ||
| Угол падения маятника, град | 30°~150° ±1° (настраивается) | ||
| Разрешение измерения угла, град | 0.025° | ||
| Расстояние от оси опоры до центра удара, мм | 750 | ||
| Скорость маятника в момент удара, м/с | 5.2 | ||
| Поглощенная энергия при свободном качании | ≤0.4% | ||
| Опора | Пролет, мм | 40 | |
| Радиус кривизны опор, мм | 1 | ||
| Угол конусности опор, град | 11°±1° | ||
| Боек | Радиус режущей кромки, мм | 2 | |
| Угол режущей кромки, град | 30° | ||
| Толщина бойка, мм | 16 | ||
| Размер образца, мм | 55×10×10 55×10×7.5 55×10×5 | ||
| Вес, кг | 1400 | ||
| Габариты с защитным экраном (Д×Ш×В), мм | 2150×2150×860 | ||
| Электропитание | 1 кВт (380В переменного тока ±10%, 50Гц, 3-фазное, 5-проводное) | ||
| Момент маятника, Н·м | 300 Дж | 160.7695 | |
| 450 Дж | 241.1543 | ||
| 600 Дж | 321.5392 | ||
| 750 Дж | 401.9240 | ||
-

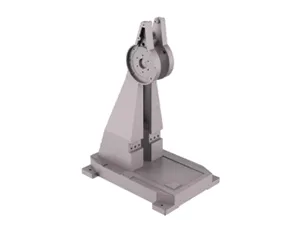

Рама -

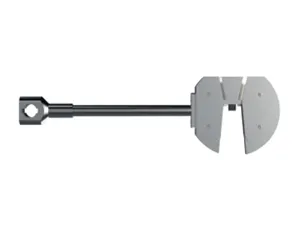

Маятник -

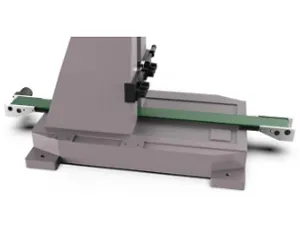

Сбор образцов и защитный экран от осколков -

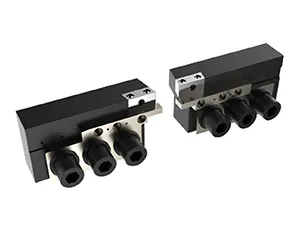

Опора для образца и наковальня -
Индикатор часового типа -

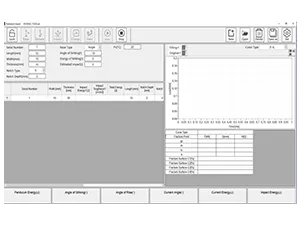

Профессиональное испытательное ПО -

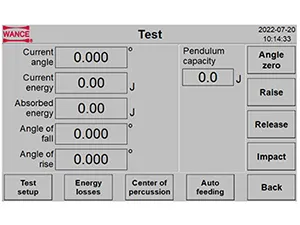

Широкоформатный сенсорный дисплей
Мы также предоставляем широкий спектр аксессуаров для всех типов оборудования для механических испытаний.
